怎么在AutoCAD中轴线标号?想知道答案的小伙伴就赶紧看过来吧，下面就是小编给大家带来的具体方法。
cad轴线标号的画法一
首先需要在CAD当中画一个轴线编号的圆，这里根据自己图纸的要求来画。圆的半径一般来说不要太大也不要太小，1：1的一般画100-300就差不多了。
然后我们点击CAD界面上的工具栏，上面找到绘图选项，然后我们点击它。
然后会出现一个下拉框，这里我们需要在下拉框中选择块的选项，然后会弹出一个选项，我们点击 定义属性。
然后我们在属性栏的标记上面输入自己的编号，如果是纵向轴标号就输入数字，横向可以输入字母，这里根据自己的选择。

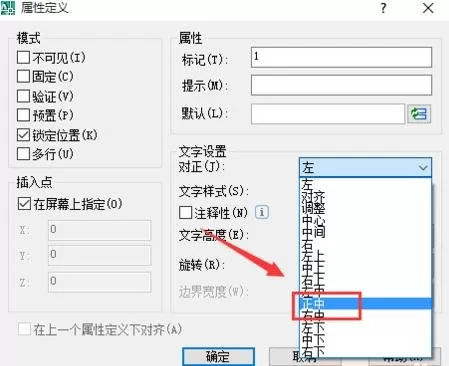

然后我们选择好文字的位置，因为我们数字放的位置的圆当中，所以我们位置一定要选择好，不然到时候出现不在圆心就比较难看了。所以我们选择正中。数字一般选择正中就可以了。

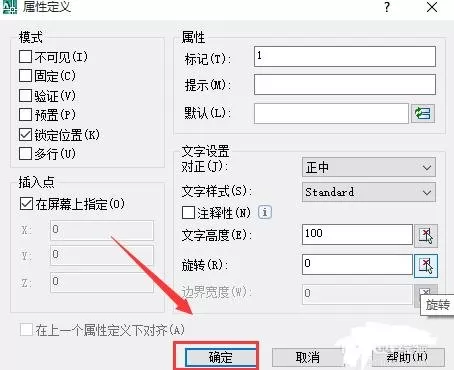

然后我们就是输入文字的高度，这个也是根据自己情况来输入的，如果没更改文字高度，你会发现之后的数字变得非常小。旋转角度一般是对于横向轴标设定的。
然后我们就是把这个数字放进圆当中去，这里我们需要在CAD对象捕捉上面设置勾选圆心，然后我们点击圆心就可以了。或者点击加回车键也是可以得。
然后我们做的事情就是创建块，这里我们可以直接输入快捷键B，或者直接点击绘图--块-创建块也是可以得。然后输入自己好记的名字。点击确定。
然后我们选择块的基点和对象，这里一般来说基点选择圆心正上方的圆的边缘，也就是圆心轴线与圆的交点，这样我们到时候插入比较方便。
块设置完后，按下回车键或者空格键，我们就会进入到这个界面，这里我们输入我们的编码就可以了。然后点击确定，如果是字母也就输入字母。
然后我们就是插入我们刚才设置的块，这里我们直接输入快捷命令：I,然后我们选择我们上面的块，左下方的分解不要勾选，也可以勾选推荐不勾选。然后我们点击确定。
然后我们找到块的切入点，这里我们找的点就是轴线上的端点就可以了，然后调整角度，点击确定或者回车键空格键都是可以得。
然后我们就是输入我们的编号数字，这里可以输入数字也是可以输入字母或者分数的，看自己的图纸要求什么就输入什么。
最后就可以看到这种的轴线编号了。我们在创建块过后就不用再重复上面创建块的步骤了，直接插入块就可以了。
cad轴线标号的画法二
1、本操作适合CAD2008及以上的所有CAD版本，这里以CAD2014为例讲解。打开CAD，进入工程图纸，点击绘图-文字-多行文字，或者是直接点击左下角的“A”按钮进入多行文字编辑其中，注意一定要是多行文字。
2、对于10以下带圈的数字，相对简单，如果安装了搜狗输入法，就可以直接使用，在输入法中输入某一个数字的拼音如“yi”，这时候会弹出其相关选项，选择带全的数字，即可输入。

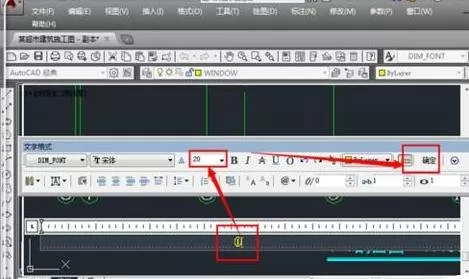

3、输入之后，选中带圈数字，然后在上面大小框中输入想要显示的大小，然后点击“确定”，关闭编辑器。
4、这时候一个简单的带圈的数字就打出来了。是自己需要的效果。
5、当然，在搜狗输入法中输入“yi”，然后点击“更多符号”，进入到搜狗输入法的特殊数学符号管理中。

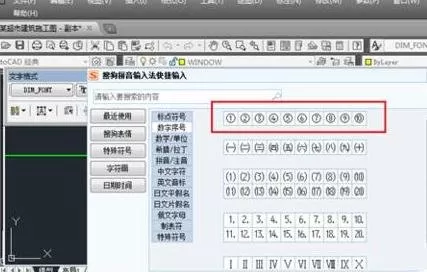

6、这时候就进入输入法的符号界面，选择适合的带圈符号即可。不过这里仅有10及以下的。下面讲如何输入大于10的带圈符号。
7、比如这里选择⑩，关掉符号管理器，返回到编辑菜单，可以看到，一个符号就成功输出来了。
以上就是怎么在AutoCAD中轴线标号的全部内容了，大家都学会了吗?
