如何在AutoCAD中将三维转成二维？
今天给大家普及一下如何在AutoCAD中将三维转成二维?下面就一起去看一看，了解了解，相信可以帮助到大家的。

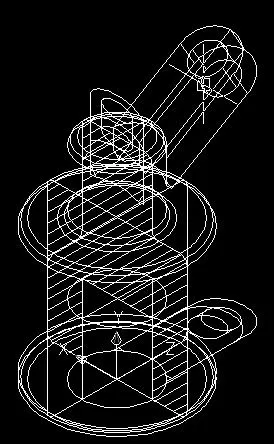

一、首先要准备一个三维模型。为了大家方便理解在这里我准备了一个比较简单的模型!不过先提醒一下，在转换二维之前最好先备份好另一份三维图纸，此转换会让你的空间模型里面的三维图变的一团糟!
二、打开布局空间，设置好各种参数，调致适合的图纸大小，然后把我们之前准备好的三维实体调至主视图，并把视口放于三视图适合的位置上!顺便把“实体工具栏”“视口工具栏”调出来，如图：
三、我们先来转换俯视图，整个转换过程注意观察命令行的提示：
a.命令：SOLVIEW或者实体工具栏里面的“设置视图”按扭——按命令提示选择“O”确认后选择视图方向，我们做的是俯视图，所以选择的是主视图视口的上边缘：
b.按提示指定视口的中心，我们把鼠标点到主视图的正下方，我们的附视图就显示出来啦!如图：
c.按命令提示，选择俯视图的视口范围，然后记住要给这个视口起个名字哦，要不然接下来就什么都操作不了了，我就随便给了个“俯视图”名字，如图：
d.名字起好了就确认吧!这时候我们的俯视图就基本上做好了。但是呢，这个时候的俯试图其实还是个实体，不能进行虚线和标注工作。接下来就是最关键的：命令“SOLDRAW”或者实体工具栏里面的“设置图形”，然后选中俯视图的视口!如图：
e.确认之后我们的俯视图就完成了，运用视口工具栏中的比例按扭吧俯视图调成1：1，这就是我们的最后完成的二维视图，如图：
二、做完俯视图之后，一般情况来说是接着做左视图了，如果没什么特殊情况和上面讲述的是完全一样的。接下来我讲的是带剖面的左视图：
a. 命令：SOLVIEW或者实体工具栏里面的“设置视图”按扭——按命令提示选择“S”确认后选择剖面位置，这里我选择的是主视图的上下两个圆心，如图：
b.选择好剖面位置——确认后选择视图方向，我们做的是左视图所以选的是主视图视口的左边缘——确认后选择比例为1：1——选择中心点。(以上和俯视图类似，所以不做详细讲解)，最后做好如图：
c. 命令“SOLDRAW”或者实体工具栏里面的“设置图形”，然后选中左视图的视口!完成剖面左视图的转换，此时CAD自动帮你把实体部分打了阴影了，此阴影是默认的，可以双击进行修改，这样我们就完成了剖面图的二维转换，如图：
三、现在俯视图，左视图已经完成了，那主视图呢?此时主视图还是实体来的哦!接下来我们就来完成主视图的转换：
a.双击主视图视口，激活主视图的视口，进入视口编辑状态——命令：“SOLPROF”或者实体工具栏里的“设置轮廓”按纽——然后选择主视图视口中的实体——按提示全部选择“是”，就完成了主视图的二维转换。最后把实体放入其他图层并隐藏掉!如图：
b.我之前不是说要备份好另一份三维实体么?为什么呢?现在大家可以去看看模型窗口了，其实我们的二维图形都在里面呢?大家自己看看，也许你就会明白CAD是怎么把三维转换成二维的：
四、OK啦，剩下的就是后期修改和标注尺寸了，激活各视口后可以进行常规的二维图形操作，该虚线的可以改成虚线，该画条中心线也可以;标注和平 时我们的二维标注是一模一样的，没任何区别，唯一要注意的是标注的时候不能激活任何一个视口，建议新建一个图层专门放标注线!激活再标注的后果?恩!这孩 很好学哦，呵呵!自己试一下不就知道啦，别问那么多!
还有一个其实我还没有教，那就是辅助面的转换，基本上是一样的，我想留下来靠大家自己去摸索一下，方法已经给你们讲解了!注意的是，建议辅助面 的转换要走在主视图转换之前完成!最后一张图了，因为此实体是我随便乱画用来做例子的，可能不怎么好看，看官看过之后别骂我三维水平太垃圾就可以了，呵 呵!看了之后你还能想象它之前是一个三维实体图吗?
以上就是如何在AutoCAD中将三维转成二维的全部内容了，大家都学会了吗?
