主板跳线怎么接？主板跳线接法(开关、指示灯、重启、USB接口、音频等)
认识机箱上的连接线：
POWER_LED是电源指示灯、HDD_LED是硬盘指示灯、POWER SW是开关机按键 、RESET SW是重启按键，机箱前置USB3.0接口、AUDIO是机箱前置音频，机箱前置USB2.0接口等。
机箱连接线
POWER_LED电源指示灯、HDD_LED硬盘指示灯、POWER SW开关机按键 、RESET SW重启按键这四个跳线属于一组，白色线材为负极，彩色线材为正极。
1、开关跳线接法
开关跳线接法是装机最难的地方，就以以下的跳线9针插针为例，这是最常见的插针，当然也有些主板有些不同，我们需要根据主板标识来进行依个插入。
开关接针
注：跳线下面有标识，左边+（正极），右边-（负极）。
红色框标识是PWR_LED，对应机箱连接线的Power LED的跳线，需要区分正负极。
绿色框标识是HDD_LED，对应机箱连接线的HDD_LED的跳线，需要区分正负极。
黄色框标识是RESET，对应机箱连接线的RESET SW跳线，不需要区分正负极。
蓝色框标识是PWR_BTN，对应机箱连接线的Power SW跳线，不需要区分正负极。（有些主板开关标识可能不是PWR_BTN，例如Power SW、PW、PWR，POWER以及ON/OFF，都代表开关，意思是一样的。）
机箱与主板跳线接法图解
注：有些主板的接针不同，其实我们只需要根据主板上标识来正确插入就可以了。
2、CPU_FAN插针
主板上的CPU_FAN是CPU散热器风扇专用接口，带有防呆接口设计，一般不会插错的。不少小白误将CPU散热器风扇的电源线插到了CHA_FAN，那么就会造成主板BIOS中无法监控风扇转速，实现智能调速功能等问题，可能还会出现开机F1报错，我们按F1键才能正常开机。
CPU散热器专用接口
对应CPU散热器风扇供电接口

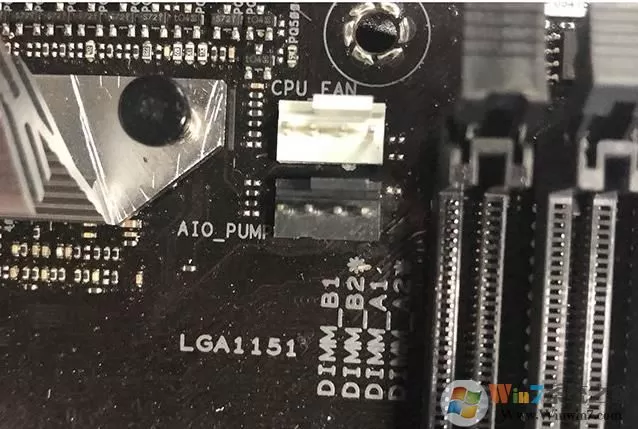

有些偏高端的主板，除了CPU_FAN之外，还有可能有CPU_OPT或者AIO_PUMP接口，这个两个主要是水泵供电接口。
3、USB2.0插针

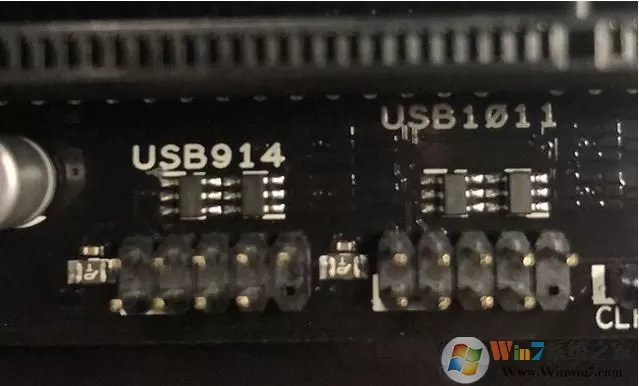

主板上的USB2.0插针，主要是为了给机箱前置USB2.0提供跳线，一般为9针插针，并且在主板上方或者下方有标注USB，设有防呆设计，反插无法插进去。
USB 2.0插针
对应机箱USB跳线

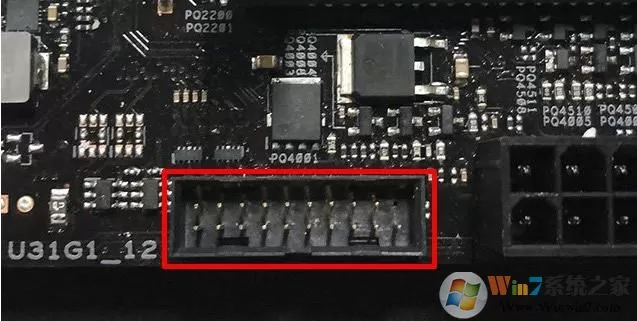

还有一些机箱前置I/O上设有USB3.0接口，如下图所示就是USB3.0接口，USB 3.0又名USB 3.1 Gen 1，19针插针，找到机箱的USB3.0接口连接线插上就可以了。
USB 3.0
也有的机箱前置I/O面板还支持USB 3.１接口，又叫USB 3.1 Gen 2 ，图上U31G2_E1标识其实就是USB 3.1 Gen 2 缩写。
USB 3.１
4、机箱风扇插针
机箱风扇插针
对应机箱风扇供电接口（四针代表支持PWM温控）
CHA_FAN是机箱风扇插针，如果您配有机箱风扇，都是插入到这个插针上的，有些主板会配备多个风扇插针，例如CHA_FAN 1，CHA_FAN 2，CHA_FAN 3编号。此外，有些主板上是SYS_FAN插针，也是属于机箱风扇的插针。
5、音频插针
机箱上的前置音频插针，主板上可能会标注AAFP、FP AUDIO等，插针特征是上４针下５针，如果您这个插针不接，可导致耳机或者麦克风等设备插入机箱前置音频接口上没有声音。
AAFP插针
对应机箱AC97或者HD AUDIO接口
6、灯效插针
主板上的灯效接口，3针的接口为5V的供电，不能正反双插，3针带来的光效可以通过编程让不同的灯组显示不同的颜色变幻，而4针的接口为12V供电，4针带来的光效是让LED灯都显示相同的光效，不支持正反双插，4针RGB灯针要注意正负极。两者不能相互通用，每个插针上会有电压标识，大家可以根据自己的风扇实际规格来选择，如果出现风扇过多的情况，可以使用集线器来进行连接。
灯效插针（+12v上方带白框的插针为正极）
