AutoCAD2016快速入门：图层基础操作
在使用AutoCAD绘制图纸的过程当中，我们往往都会根据绘图的需要建立一些图层，这样就能方便我们区分一些复杂难辨的线条。AutoCAD中的图层有两个基本作用，一个是图形的组织和管理，另一个是图形属性的控制。下面，我们就一起往下看看AutoCAD2016图层基础操作吧！
什么是CAD图层？
例如，在画人像的时候，我们可以把头发、衣服、首饰等所有对象全部画在一张白纸上，而事实上我们在日常生活中也常常这么去做。但其实我们还有一种更好的办法，那就是选用几张完全透明的纸，分别把头发、衣服、首饰绘制在不同的透明纸，只要位置关系正确，当我们将这些分别绘制有头发、衣服、首饰等图像的透明纸叠加在一起时，就可以得到一幅完整的人像画。
这种分层绘画有许多好处，比如，如果您想更换发型，您只需修改画有头发的那层透明纸即可。CAD中的图层就好比这一层层透明纸，您可以将不同的对象绘制在指定的图层上。比如，可将所有的填充线绘制在起名为“填充”的图层上，当不需要看到填充效果时，直接关闭“填充”图层，就可以快速隐藏所有填充线。
图层基础操作介绍
一、图层特性管理器
在CAD中，可以通过图层特性管理器来完成所有图层操作，下面介绍图层特性管理器的一些基本操作。
1、单击“图层特性”按钮，打开“图层特性管理器”。
2、CAD会将当前图纸中所有图层列于“图层特性管理器”窗口中。从下面的截图可以看到，当前图纸中使用了多个图层，设计者显然用图层来管理不同类型的图形。
二、新建、删除和置为当前

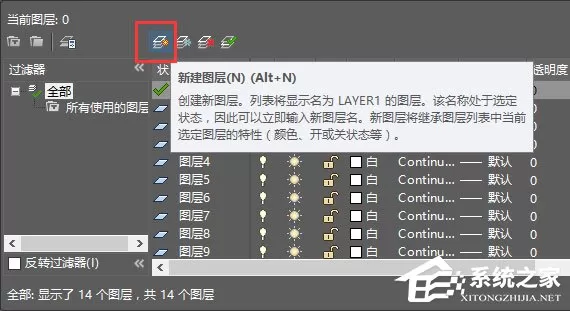

1、单击“新建”按钮，可以新建图层。
将所有图形绘制于同一个图层上不是一个良好的绘图习惯，尤其是初学者，应该尝试利用图层对不同类型的图形进行分类，以方便后期的管理和修改。虽然在CAD中，图层的数量不受限制，但并非图层越多越好，图层过多，反而成为图纸管理的累赘。至于设置多少图层合适，行业中没有权威的界定，读者可在实际设计过程中逐渐总结和积累经验。

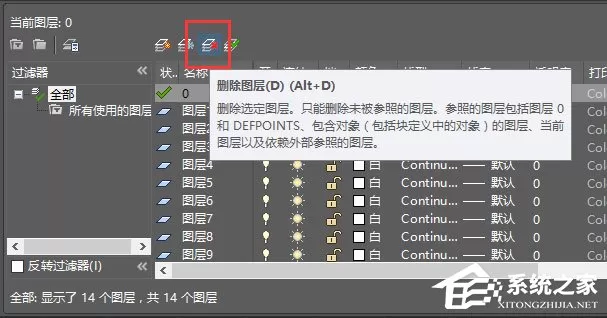

2、在列表中选中图层后，单击“删除”按钮，可以删除选中的图层。不过需要注意的是，在CAD中，只能删除空图层，也就是图层上没有任何图形对象的图层。
3、选中某一图层，并单击“置为当前”，则后续所有绘制的图形将默认被放置到该图层上。
由此可见，当需要切换绘制图层时，我们可以用此方法将目标图层置为当前图层即可。还可以在主界面的图层列表中选择图层来设置当前层，或者将选定对象的图层设置为当前层。
三、设置图层属性
1、打开和关闭图层

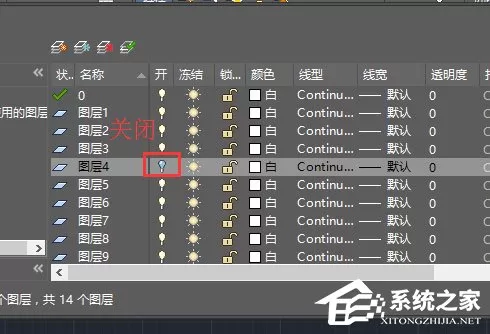

下图中的小灯泡图标是图层开关，单击该图标可以循环地打开或关闭图层，对于被打开的图层，其上所有图形对象均为可见；对于被关闭的图层，其上所有图形对象将被隐藏。
2、锁定和解锁图层
下图中锁状图标为图层锁定开关，单击此图标可循环地锁定或解锁图层。
只有在解锁的情况下才能对图层进行编辑，图层锁定后，将不能对图层进行任意编辑操作。
3、修改图层颜色
可能您会有这样的疑惑：不是说图层是透明的么，怎么会有颜色？其实，这里指的是图层上部分对象的颜色，而并非图层本身的颜色。至于为何说是“部分对象”，您将会在“利用图层控制对象属性”一节中找到答案。
下图中光标指示的“色块”是图层颜色修改按钮，此外，该“色块”还指示了对应图层所使用的颜色。
单击“色块”后，会弹出颜色选择面板，在面板上选择相应的颜色，单击“确定”按钮，即可完成图层颜色的修改。
