初学者如何学习CAD？CAD入门教程
CAD是一款功能强大的绘图软件，如果把它学好了，找到的工作工资也是不会低的，但是从未接触过CAD的朋友想学习这个软件，一开始也是很困难的，但是想学就必须下苦工，因此小编为大家整理了CAD的入门教程，想学CAD的朋友赶紧来看看吧！
第一部分
1-1 图
1、审图：本题主要是用相对坐标画图，各点的坐标都可以计算出来。
绘图步骤：先建立两个图层，一个绘图，一个作为尺寸标注。绘图时，从原点（0，0）开始画外框，从点（14，8）开始画内框，主要使用Line并且打开正交模式依次画出各个线段即可。接下来按原图进行尺寸标注。
重点难点：确定内框起点坐标、正交模式。
注解：作为初学者最好能掌握相对坐标的输入方法，如果要提高绘图速度，只需要打开正交，然后将光标定位为水平或竖直方向，然后输入直线的长度值就可以了。
1-2 图
2、审图：本题使用相对坐标画图，需建立两个图层分别是绘图、尺寸标注图层；利用正交模式画水平线竖直线和利用极坐标追踪模式画斜线。
绘图步骤：先建立两个图层，一个绘图，一个尺寸标注。绘图时，从原点（0，0）开始画，主要使用Line、正交模式和极轴追踪模式，按照计算出各个点的坐标依次画出各段线段，画60°斜线时使用已知长度角度绘直线，142°斜线可由上端线开始绘制，最后完成绘图并进行尺寸标注。
重点难点：正交模式和极坐标追踪模式的使用、两斜直线的画法、角度的尺寸标注。
注解：如果掌握了极坐标的输入方式，@长度《角度的输入模式，也可以不用极轴，60度倒还可以将极轴角设置成30度，（52+90）=142度肯定没法用极轴了。
1-3 图
3、审图：本题使用相对坐标画图，需建立两个图层分别是绘图、尺寸标注图层；计算各点的相对坐标，利用正交模式画出各段线段，内外框分别画出。
绘图步骤：先建立两个图层分别是绘图、尺寸标注图层；外框从两个方向（上、右）利用正交模式画，内框从点（10，6）开始，利用正交模式和相关线段尺寸画出；最后按照原图进行尺寸标注。
重点难点：利用正交模式、内框的左下点坐标、尺寸标注的连续标注。
注解：这张绘图应该没什么问题，主要目的应该是让大家了解图层的概念。

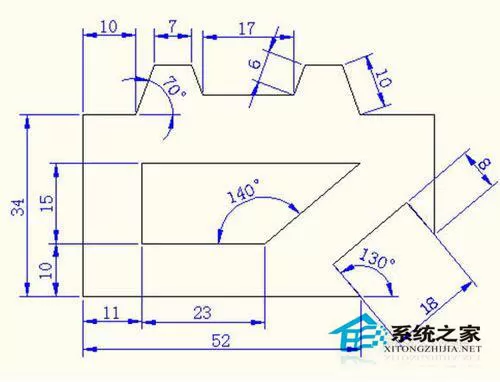

1-4 图
4、审图：本题使用相对坐标画图，需建立两个图层分别是绘图、尺寸标注图层；计算各段线段的长度，水平、竖直线用正交模式画，斜线用极轴追踪模式并且在已知角度和长度的情况下绘出；内外框分别作图。
绘图步骤：先建立两个图层分别是绘图、尺寸标注图层；外框从点（0，0）开始，分别沿上、右两个方向画各线段，至于斜线段可使用极坐标追踪模式在已知角度和长度的情况下画出；内框从点（11，10）开始，上端线先画一条水平长点的直线，画相应斜线与其相交，再修剪即可；最后进行尺寸标注。
重点难点：各段线段的计算、斜直线的绘画（特别是由两条未知长度的直线相交时）、尺寸标注、角度标注。
1-5 图
5、审图：需建立两个图层分别是绘图、尺寸标注图层，本题使用RECTANG命令绘制圆角矩形框，计算里框中三个矩形框的各坐标。
绘图步骤：建立两个图层分别是绘图、尺寸标注图层，使用RECTANG命令和相关坐标绘制圆角矩形框，分别用两点坐标法画三个矩形框，剪切多余的线段；进行尺寸标注。
重点难点：圆角矩形框画法、剪切多余线段、内框三个矩形每两个坐标的计算。
第二部分
2-1 图
1、审图：此图包括外框、里面的一个圆、一个正六边形、一个矩形框、一个多线段框，每个部分都可以计算其坐标和相应尺寸；图层有三个，分别为绘图、尺寸标注、辅助线图层。
绘图步骤：建立三个图层，分别为绘图、尺寸标注、辅助线图层，使用line的正交模式、极轴追踪模式和相应尺寸完成外框；分别确定圆、正六边形的圆心和中心；确定内矩形框的两点坐标，内多线段框绘图起点坐标（49，-2）完成绘图；最后进行尺寸标注。
重点难点：圆、正六边形的圆心和中心的定位、各坐标的计算。
2-2 图
2、审图：需要三个图层，分别为绘图、尺寸标注、辅助线图层图层；此图为左右对称图形课通过镜像命令画图，先画左半外框和里面的四个圆即可
绘图步骤：建立三个图层，分别为绘图、尺寸标注、辅助线图层，计算各点坐标和各段线段尺寸各圆的圆心坐标，利用line和相关尺寸定位画左半外框，利用c和各圆半径画四个圆，镜像到右边完成画图；最后进行尺寸标注。
重点难点：各坐标、尺寸长的计算、圆心的确定、两斜线的画法、镜像的使用。
