电脑网线的水晶头制作教程分享
许多用户在使用电脑的时候都是连接网线，而网线的末端基本都有我们的水晶头，他主要是将网线与电脑等电子设备进行网络连接。那么电脑网线的水晶头怎么制作呢？下面小编就带着大家一起具体看看吧！
电脑网线的水晶头制作教程分享：
首先来说说制作网线水晶头的工具：驳线钳（用于接驳水晶头）
其实工具很简单，就一个，制作也非常简单主要是要注意水晶头型号，现在最常用的标准是：TIA/EAI 568B，还有一种是TIA/EAI 568A 他们的接线稍微有些不同，制作水晶头首先将水晶头有卡的一面向下，有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为 12345678 如下：
TIA/EIA-568B： 1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕
TIA/EIA-568A： 1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕
网线水晶头步线示意图
在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B， 在网络中都是通用的。双绞线的顺序与RJ45头的引脚序号--对应。
10M以太网的网线接法使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。为何现在都采用4对（8芯线）的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的网线接线要求。例如，我们可同时用其中一对绞线来实现语音通讯。
100BASE-T4 RJ-45对双绞线网线接法的规定如下：
1、2用于发送，3、6用于接收，4、5，7、8是双向线。
1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。
根据网线两端水晶头做法是否相同，有两种网线接法。
直通线：
网线两端水晶头做法相同，都是TIA/EIA-568B标准，或都是TIA/EIA-568A标准。
用于：PC网卡到HUB普通口，HUB普通口到HUB级联口。一般用途用直通线就可全部完成。
交叉线：
网线两端水晶头做法不相同，一端TIA/EIA-568B标准，一端TIA/EIA-568A标准。
用于：PC网卡到PC网卡，HUB普通口到HUB普通口。
如何判断用直通线或交叉线：
设备口相同：交叉线，设备口不同：直通线。
双绞线的最大传输距离为 100m。如果要加大传输距离，在两段双绞线之间可安装中继器，最多可安装4个中继器。如安装4个中继器连接5个网段，则最大传输距离可达500m。
两台电脑通过网线直接连接（即对等网）的有关设置
上面已经提到两台电脑之间通过网线进行连接时，rj45 型网线插头与网线的接法是：一端按 t568a 线序接，一端按 t568b 线序接，然后网线经 rj45 插头播入要连接电脑的网线插口中，这就完成了两台电脑间的物理连接。但是这时两台电脑间不一定马上就能进行数据传送，还必须进行相关的设置：
1、指定每台电脑的 ip 地址： 可以选择 192.168.0.1 ——— 192.168.0.254 之间任何值作为这两台电脑的 ip 地址，注意 ip 地址不要重复使用。
2、设置每台电脑的子网掩码为： 255.255.255.0
3、设置每台电脑的网关一样：例如，如果第一台电脑的 ip 地址是 192.168.0.1，第二台电脑的 ip 地址是 192.168.0.2，则第一台电脑和第二台电脑的网关都应该是 192.168.0.1 或都是 192.168.0.2，或者网关取192.168.0.1 ——— 192.168.0.254 之间任何值，例如两台机子的网关都取192.168.0.100。
4、设置要访问电脑的硬盘为共享：设置共享的方法与局域网中的操作相同。
完成了上面 1 -- 4 项的设置后，在电脑的“网上邻居”中就可以看到互相连接的电脑了，接下来就可以像局域网那样用“复制-粘贴”互相传送数据了。其实网线接法就是这么简单，你也可以学会网线制作，成为网络达人。
下面介绍几种应用环境下双绞线的制作方法。
MDI表示此口是级连口，而MDI-X时表示此口是普通口。
1） PC等网络设备连接到HUB 时， 用的网线为直通线， 双绞线的两头连线要一一对应，此时，HUB为MDI-X口，PC为MDI口。10Mbps网线只要双绞线两端一一对应即可，不必考虑不同颜色的线的排序，而如果使用100M速率相连的话，则必须严格按照EIA/TIA 568A或568B布线标准制作。

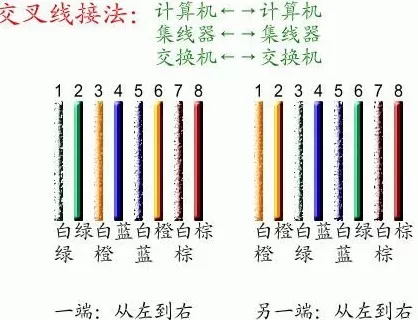

2）在进行间HUB级连时，应把级连口控制开关放在MDI（Uplink）上，同时用直通线相连。如果HUB没有专用级连口，或者无法使用级连口，必须使用MDI-X 口级连，这时，我们可用交叉线来达到目的，这里的交叉线， 即是在做网线时，用一端RJ-45 plug 的1脚接到另一端RJ-45 plug 的3脚;再用一端RJ-45 plug 的2脚接到另一端RJ-45 plug 的6脚。可按如下色谱制作：
A端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕;
B端：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕。
同时，我们也应该知道，级连HUB间的网线长度不应超过100米， HUB的级连不应超过4级。因交叉线较少用到，故应做特别标记，以免日后误作直通线用，造成线路故障。另外交叉网线也可用在两台微机直连。
最后须对线路进行通断测试， 用RJ-45测线仪测试时，4个绿灯都应依次闪烁。软件调试最常用的办法， 就是用Windows95、 Windows 98自带的Ping 命令。 如果工作站得到服务器的响应则表明线路正常和网络协议安装正常， 而这是网络应用软件能正常工作的基础。
